一、主要用途及應用范圍
LDM型溜槽堵塞檢測裝置，用于檢測帶式輸送機溜槽或漏斗物料暢通情況，當物料堆集過多造成堵塞時會給溜槽側壁一定壓力，使安裝在漏斗側面的檢測裝置的活動門開啟，使行程開關動作發出信號停機，避免惡性事故發生。
本裝置主要用于帶式輸送機系統轉載環節溜槽、漏斗的安全保護，用于檢測物料堵塞情況，是輸送機系統必不可少的安全保護裝置。
二、主要技術指標

觸頭數量	1常閉、1常開
觸頭容量	AC 380V  3A
動作行程	5～15mm
極限行程	20mm
環境溫度	－30℃～+40℃
相對濕度	≤90%（25℃時）
動作力	35～40N
防護等級	IP54

三、工作原理及性能
溜槽堵塞檢測裝置為門式結構，具有壓簧復位功能。外殼用鐵板制造，經噴漆及防腐蝕處理為戶外型。整機結構合理，性能可靠。
工作原理：當漏斗或溜槽物體堆集過多和物體過大不暢通造成溜槽堵塞時，堆積物料給漏斗側壁一定壓力，安裝在漏斗或溜槽上的活動門在壓力作用下活動門開啟，使行程開關動作，發出停機信號，排除故障后開關復位。



結構特點

本檢測器采用側壓活動門結構，故障排除后，壓重塊的壓力使活門自動復位；
機內選用進口行程開關，動作靈敏，可靠性高；
外形尺寸小，便于安裝。

安裝在不受物料直接沖擊的溜槽垂直側壁上；產品可分為兩個一級，安裝高度根據用戶需要而定，一般安裝于溜槽底部向上的三分之二高度為宜；本機也可用四個分兩組使用，一組安裝在溜槽側壁從底算起三分之一相對高度，作為輕度堵塞檢測，用于接振打裝置信號，當溜槽發生堵塞時，振打裝置接收到信號后，并開始振打，另一組安裝底部三分之二處，作為重度堵塞檢測，發生堵塞時輸出停機信號。

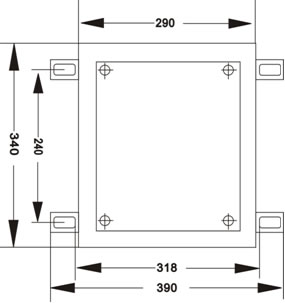

外型尺寸
